Altium Designer:藉由具體實例,來介紹電路模擬的整個過程(Simulation)

本主題共有 0 篇回覆,最新回覆發表於 07-07-2010, 1:33 下午,作者 tifa
文章排序: 上一主題 下一主題
  •  07-07-2010, 1:33 下午 2984

    Altium Designer:藉由具體實例,來介紹電路模擬的整個過程(Simulation)

    Altium Designer:藉由具體實例,來介紹電路模擬的整個過程(Simulation)

    使用 Altium Designer 模擬 的基本步驟如下:
    1、裝載與電路模擬相關的元件庫
    2、在電路上放置模擬元件(該元件必須帶有模擬模型)
    3、繪製模擬電路圖,方法與繪製原理圖一致
    4、在模擬電路圖中,增加模擬電源和激勵源
    5、設置模擬節點及電路的初始狀態
    6、對模擬電路原理圖進行 ERC 檢查,以糾正錯誤
    7、設置模擬分析的參數
    8、運行電路模擬得到模擬結果
    9、修改模擬參數或更換元件,重複 5~8 的步驟,直至得到滿意的結果。

    下列經由具體實例,來介紹電路模擬的整個過程:

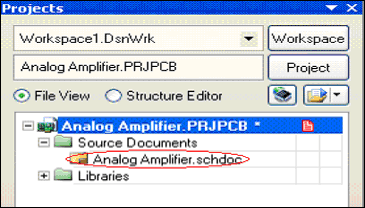

    1,運行 Altium Designer,選擇 File \ Open Project…,
        打開安裝目錄下 \Examples\Circuit Simulation\Analog Amplifier\Analog Amplifier.PRJPCB 檔案。如 圖 1
    圖1‧ 打開原理圖(SCH)檔案

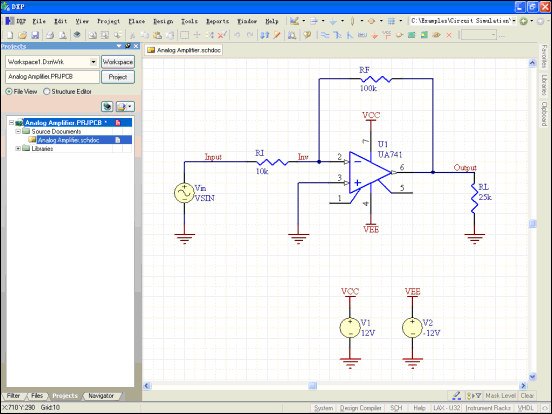

    雙擊 Analog Amplifier.schdoc,進入電路圖編輯環境,如 圖 2
    右鍵點點 Analog Amplifier.schdoc,在彈出 Menu 中,
    去選擇 Compile Document Analog Amplifier.schdoc,
    檢查檔案是否存在錯誤,如有錯誤先糾正。
    圖2‧ 編譯檔案


    2,裝載模擬零件庫:點擊視窗右側的工具欄 Libraries,在彈出的視窗中選擇 Libraries。

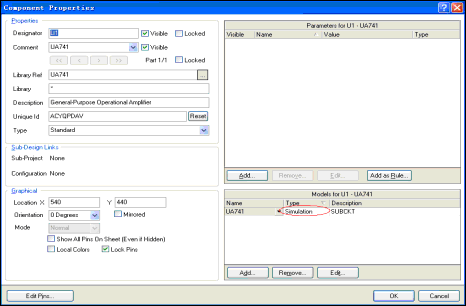

    3,簡單介紹如何觀察及修改模擬模型在電路圖編輯環境下,雙點元件U1,
         將會彈出如 圖 3 的元件屬性窗口,在窗口右側能夠看到其模擬模型,
         雙點 Type 下的 Simulation,就能夠顯示出關於該元件的詳細模擬模型(描述如圖4)。
    圖3‧ 元件屬性

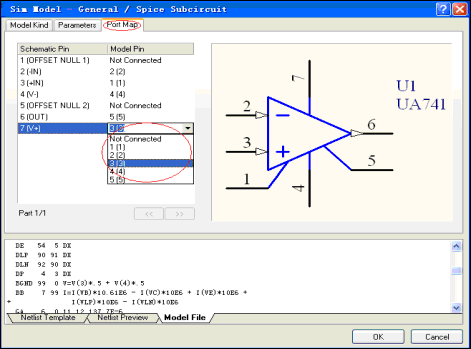

    圖4‧ 模擬模型

    4,模擬模型設定好以後,需要設置模擬的節點,
         如 圖 5 需要觀察的節點增加網路標識編譯該檔案,
         確認無誤後保存,然後保存工程檔案,接下來就可以進行模擬了。
    圖5‧ 模擬的節點

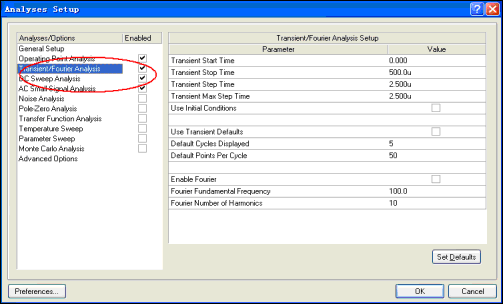

    5,選擇所需要的分析方法,點擊每種分析方法,
         在視窗右側:會出現相應的模擬參數設置。如 圖 6
    圖6‧ 模擬參數設置

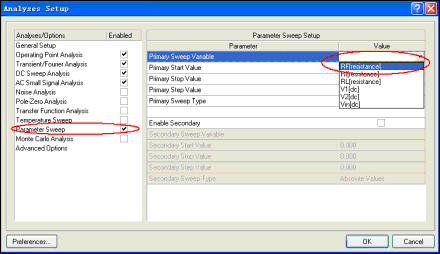

    6,參數掃描分析,參數掃描功能對於電路設計初期非常有幫助,
         能夠節省大量的人為計算時間。如 圖 7
    圖7‧ 設置掃描參數。

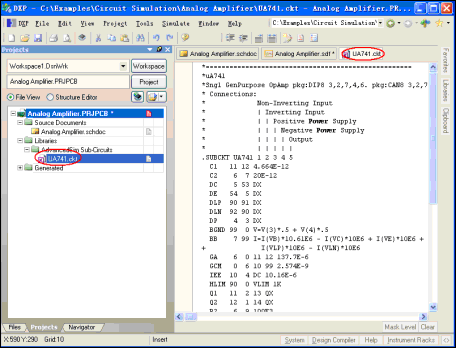

    7,修改模擬模型參數,在設計過程中,如果需要修改模擬模型參數,
         點擊視窗左下方的 Projects 選項,在如 圖 8 的視窗中,
         在 Analog Amplifier.PRJPCB 工程下雙擊 Libraries 下的 UA741.ckt 檔案,即進入模擬模型檔案,
         在此檔案中根據需要修改相應的參數值,然後保存,就可以進行下一次模擬了。
    圖8‧ 修改模擬模型參數

    8,掃描參數,輸出模擬結果。

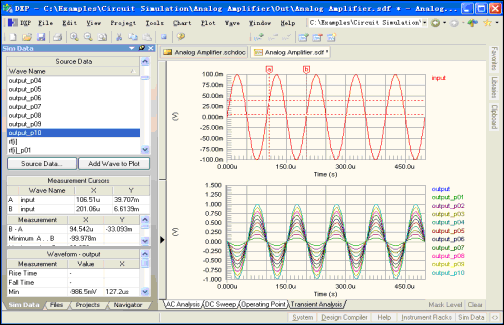

         在如 圖 9 所示的模擬波形界面下,在彈出的選單中選擇 Cursor A 和 Cursor B,
         將會在波形上產生兩個光標,拖動此光標就可以測量相關的數據,
         如圖點擊視窗左下角的 Sim Data 選項,在此界面下就能觀察到實際的測量結果。

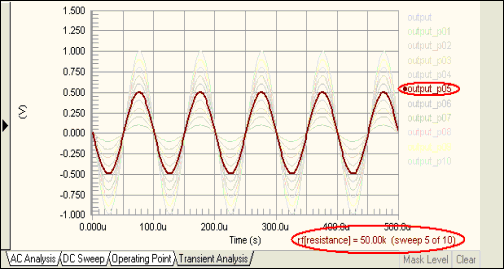

         還可以從其中挑選符合要求的圖形,在波形下方將會對應其參數值,如 圖 10
    圖9‧ 掃描結果輸出

    圖10‧ 選擇模擬參數
